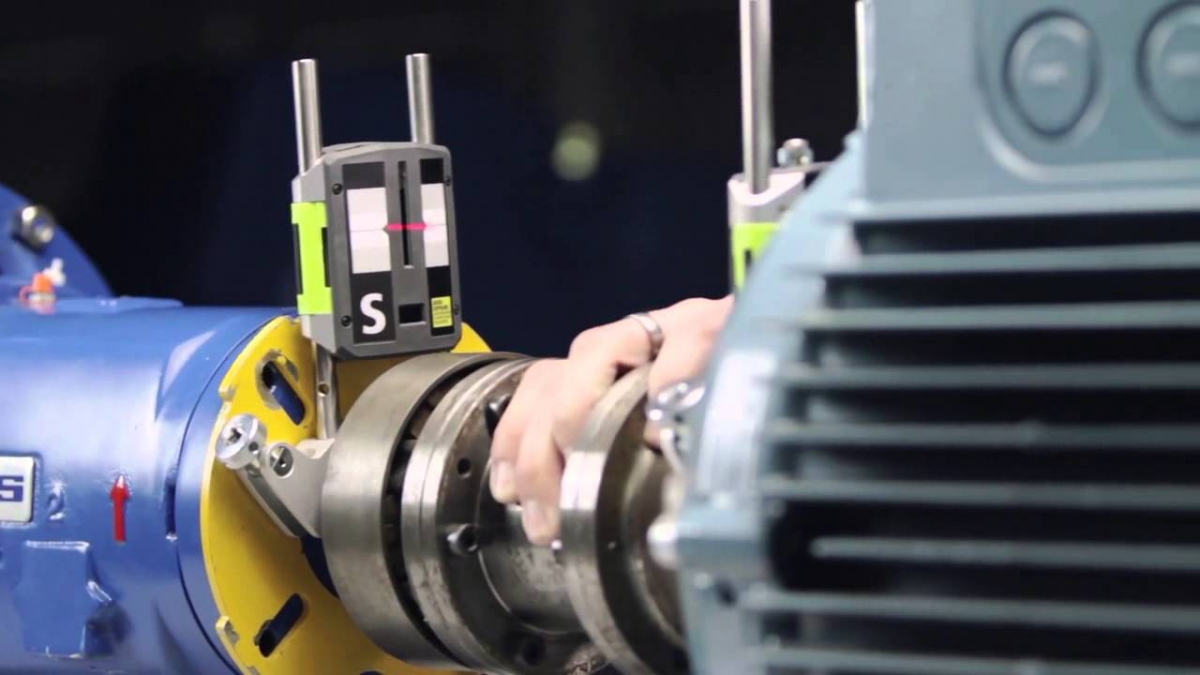

Modern Şaft Hizalama Teknolojileri: Lazer Sistemleri Karşılaştırması

Döner ekipmanlarda hizalama bozukluğu, arızaların %30'undan sorumludur. Geleneksel göz kararı veya düz cetvel yöntemleri artık yetersiz kalıyor. Modern lazer hizalama sistemleri, mikron hassasiyetinde ölçüm yaparak ekipman ömrünü uzatır ve titreşimi minimize eder. Bu yazıda, güncel lazer hizalama teknolojilerini ve sistemleri BG Balans uzman ekibi olarak karşılaştırıyoruz.

Şaft Hizalama Nedir ve Neden Önemlidir?

Şaft hizalama, iki döner şaftın (örneğin motor ve pompa) ortak bir eksen üzerinde hizalanması işlemidir. Mükemmel hizalamada, her iki şaftın merkez çizgileri tam olarak üst üste gelir.

Hizalama Bozukluğunun Etkileri

Ekipman hasarı:

• Erken rulman arızaları (%70 oranında azalma)
• Mil yorulması ve çatlaklar
• Kaplin aşınması ve kırılması
• Keçe ve conta hasarları

Performans kaybı:

• Titreşim artışı
• Gürültü
• Enerji tüketimi artışı (%5-10)
• Sıcaklık yükselişi

Operasyonel sorunlar:

• Plansız duruşlar
• Bakım maliyetleri
• Üretim kayıpları

Hizalama Yöntemlerinin Evrimi

Geleneksel Yöntemler

Düz cetvel ve feeler:

• En basit yöntem
• Sadece kabaca ön hizalama için
• Hassasiyet: ±0.5 mm
• Maliyet: Çok düşük
• Kullanım: Artık önerilmiyor

Komparatör (Dial Indicator):

• Mekanik ölçüm
• İki düzlemde ölçüm (radyal ve yüz)
• Hassasiyet: ±0.025 mm
• Hesaplamalar manuel
• Deneyim gerektirir
• Zaman alıcı (2-4 saat)

Dezavantajlar:

• Hesaplama hataları
• Okuma hataları
• Ayak ayarı tahmini
• Yavaş süreç

Modern Lazer Hizalama

Avantajlar:

• Otomatik ölçüm ve hesaplama
• Gerçek zamanlı sonuçlar
• Grafik ekran
• Ayak ayarı talimatları
• Hassasiyet: ±0.001 mm
• Hızlı (30-60 dakika)
• Kolay kullanım

Lazer Hizalama Sistemlerinin Çalışma Prensibi

Temel Bileşenler

Lazer ölçüm üniteleri:

• Gönderici (transmitter): Lazer ışını yayar
• Alıcı (receiver): Konumu ölçer
• Manyetik zincir veya kumpas: Şaftlara monte
• Hassas konum sensörleri (PSD - Position Sensitive Detector)

Ölçüm prenskleri:

1. Döndürme metodu (Rotation/3-Point):

• Her iki şaft birlikte döndürülür
• 0°, 180° ve 270° (veya 120°) pozisyonlarda ölçüm
• En hassas yöntem
• Standart uygulamalar için ideal

2. Statik ölçüm (Stationary):

• Şaftlar sabit
• Ölçüm üniteleri hareket ettirilir
• Hızlı ön kontrol için
• Daha az hassas

Hesaplama: Lazer sistem otomatik olarak:

• Paralel kayma (offset) hesaplar
• Açısal kayma (angular) hesaplar
• Her ayağın düzeltme miktarını verir
• Termal genleşmeyi hesaba katar

Lazer Hizalama Sistemleri Karşılaştırması

1. Kablolu Lazer Hizalama Sistemleri

Özellikler:

• Ölçüm üniteleri kablo ile ekrana bağlı
• Güç kablodan gelir
• Daha ekonomik
• Geleneksel tercih

Avantajlar:

• Düşük fiyat (150.000-350.000 TL)
• Pil değişimi yok
• Kararlı bağlantı
• Basit kullanım

Dezavantajlar:

• Kablo karmaşası
• Hareket kısıtlılığı
• Kablo hasarı riski
• Dar alanlarda zorluk

Uygun uygulamalar:

• Atölye ortamı
• Sabit ekipman hizalaması
• Bütçe önceliği
• Başlangıç seviyesi kullanıcılar

Popüler modeller:

• SKF TKSA 11
• Pruftechnik Optalign Smart
• Easy-Laser E420

2. Kablosuz Lazer Hizalama Sistemleri

Özellikler:

• Bluetooth veya Wi-Fi iletişim
• Pil veya şarj ile çalışma
• Mobil cihaz veya tablet ekran
• Modern teknoloji

Avantajlar:

• Kablo yok - serbest hareket
• Temiz kurulum
• Uzaktan ölçüm (10-30 metre)
• Modern arayüz
• Dar alanlarda kolay kullanım
• Otomatik veri senkronizasyonu

Dezavantajlar:

• Yüksek fiyat (350.000-800.000 TL)
• Pil yönetimi gerekli
• Bağlantı kopması riski
• Elektromanyetik gürültü hassasiyeti

Uygun uygulamalar:

• Saha hizalaması
• Erişimi zor ekipmanlar
• Çok sayıda farklı lokasyon
• Profesyonel servis şirketleri

Popüler modeller:

• Pruftechnik Rotalign Ultra iS
• SKF TKSA 51
• Easy-Laser XT770
• Fluke 830

3. Tek Lazerli Sistemler

Özellikler:

• Tek lazer/alıcı çift
• Basit ölçüm
• Kompakt tasarım
• Ekonomik

Avantajlar:

• Düşük maliyet (100.000-200.000 TL)
• Hafif ve taşınabilir
• Hızlı kurulum
• Basit uygulamalar için yeterli

Dezavantajlar:

• Sınırlı hassasiyet
• Sadece temel hizalama
• İleri özellikler yok

Uygun uygulamalar:

• Küçük motorlar
• Standart pompa-motor grupları
• Basit hizalama ihtiyacı
• Sınırlı bütçe

4. Çift Lazerli Sistemler

Özellikler:

• İki lazer/alıcı çifti
• Eşzamanlı iki düzlem ölçümü
• Yüksek hassasiyet
• Profesyonel seviye

Avantajlar:

• Maksimum hassasiyet
• Daha hızlı ölçüm
• Karmaşık geometrilere uygun
• Daha güvenilir sonuç

Dezavantajlar:

• Yüksek fiyat (400.000-900.000 TL)
• Daha karmaşık kurulum
• Fazla özellik (bazı uygulamalarda)

Uygun uygulamalar:

• Kritik ekipmanlar
• Büyük makineler (>200 kW)
• Uzun şaftlar
• Yüksek hassasiyet gerektiren

5. Dikey Şaft Hizalama Sistemleri

Özellikler:

• Dikey montajlı ekipmanlar için
• Özel prizma ve tutucu sistemleri
• Yerçekimi sensörleri
• Özel yazılım algoritmaları

Uygulamalar:

• Dikey pompalar
• Dikey miksörler
• Dikey motorlar
• Agitator şaftları

Avantajlar:

• Dikey uygulamalara özel
• Yerçekimi kompanzasyonu
• Doğru sonuçlar

Fiyat: 400.000-700.000 TL

6. Çok Ayaklı (Multi-Point) Hizalama

Özellikler:

• 3+ ayaklı makineler için
• Tüm ayak noktalarını optimize eder
• Karmaşık geometri çözümü
• Yazılım tabanlı optimizasyon

Uygulamalar:

• Türbin-jeneratör grupları
• Çok yatak makineler
• Uzun mil trenleri
• Hat hizalaması

Fiyat: 600.000-1.200.000+ TL

Yazılım Özellikleri Karşılaştırması

Temel Yazılım Özellikleri

Tüm sistemlerde standart:

• Paralel ve açısal kayma ölçümü
• Tolerans göstergesi (API, ISO)
• Ayak düzeltme talimatları
• Canlı güncelleme
• Ölçüm kaydı

İleri Yazılım Özellikleri

Profesyonel sistemlerde:

Termal genleşme kompanzasyonu:

• Sıcaklıkta değişim hesabı
• Soğuk/sıcak hizalama
• Malzeme genleşme katsayıları
• Otomatik düzeltme önerisi

Yazılım ayak (Soft Foot) analizi:

• Ayak altı boşluk tespiti
• Sıkma kuvveti analizi
• Düzeltme önerileri

Titreşim analizi entegrasyonu:

• Bazı sistemlerde ivmeölçer dahil
• Hizalama öncesi/sonrası karşılaştırma
• FFT spektrum

Boru gerilimi analizi:

• Pompalarda boru kuvvetlerini ölçer
• Kabul edilebilir limitler (API 610)
• Düzeltme önerileri

Raporlama:

• PDF otomatik rapor
• Fotoğraf ekleme
• QR kod ile doğrulama
• Cloud yedekleme
• E-posta gönderimi

Veri tabanı yönetimi:

• Tüm hizalama kayıtları
• Trend analizi
• Makine geçmişi
• Bakım planlaması entegrasyonu

Marka Karşılaştırması

SKF (İsveç)

Ürün serisi:

• TKSA 11 (kablolu, başlangıç)
• TKSA 51 (kablosuz, orta seviye)
• TKSA 71 (kablosuz, profesyonel)

Avantajlar:

• Güçlü marka
• Yaygın servis ağı
• Kapsamlı eğitim
• Rulman uzmanlığıyla entegrasyon

Fiyat: 180.000-650.000 TL

BG Balans deneyimi: Güvenilir ve kullanıcı dostu. Türkiye'de yedek parça ve servis avantajı.

Pruftechnik (Almanya)

Ürün serisi:

• Optalign Plus (kablolu)
• Optalign Smart (kablolu, akıllı)
• Rotalign Ultra iS (kablosuz, premium)

Avantajlar:

• Çok yüksek hassasiyet
• İleri yazılım özellikleri
• Endüstriyel tasarım
• Kapsamlı veri yönetimi

Fiyat: 250.000-900.000 TL

Özellik: Profesyonel kullanıcılar için ideal. Karmaşık uygulamalarda mükemmel.

Easy-Laser (İsveç)

Ürün serisi:

• E420/E430 (kablolu, kompakt)
• E710/E720 (kablolu, profesyonel)
• XT770 (kablosuz, premium)

Avantajlar:

• Modüler sistem
• Geniş aksesuar yelpazesi
• Kolay kullanım
• İyi fiyat/performans

Fiyat: 150.000-600.000 TL

Özellik: Çok yönlü sistem. Hizalama ötesinde geometri ölçümlerine de uygun.

Fluke (ABD)

Ürün serisi:

• Fluke 830 (kablosuz)

Avantajlar:

• Güçlü marka (ölçüm aletleri)
• Titreşim analizi entegrasyonu
• Modern arayüz
• Cloud platformu

Fiyat: 400.000-550.000 TL

Özellik: Tek cihazda hizalama + vibrasyon + termografi (kızılötesi kamera opsiyonel).

LUDECA (ABD)

Ürün serisi:

• ROTALIGN ULTRA iS
• ROTALIGN TOUCH

Avantajlar:

• Tablet tabanlı
• Bluetooth
• Kapsamlı yazılım

Fiyat: 300.000-700.000 TL

Acoem (Fransa - eski Pruftechnik)

Not: Pruftechnik 2021'de Acoem tarafından satın alındı.

Fiyat-Performans Analizi

Giriş Seviyesi (150.000-250.000 TL)

Önerilen modeller:

• SKF TKSA 11
• Easy-Laser E420
• Genel marka tek lazerli sistemler

Kimler için:

• Küçük-orta işletmeler
• Sınırlı hizalama ihtiyacı
• Başlangıç kullanıcıları
• Basit pompa-motor grupları

ROI: 3-6 ay (birkaç hizalama ile kendini amorti eder)

Orta Seviye (250.000-450.000 TL)

Önerilen modeller:

• SKF TKSA 51
• Easy-Laser E710
• Pruftechnik Optalign Smart

Kimler için:

• Orta-büyük tesisler
• Bakım departmanları
• Düzenli hizalama ihtiyacı
• Çeşitli ekipman tipleri

ROI: 2-4 ay

Profesyonel Seviye (450.000-900.000+ TL)

Önerilen modeller:

• Pruftechnik Rotalign Ultra iS
• SKF TKSA 71
• Easy-Laser XT770
• Fluke 830

Kimler için:

• Büyük endüstriyel tesisler
• Servis şirketleri
• Kritik ekipmanlar
• Karmaşık uygulamalar

ROI: 1-3 ay (yüksek kullanım frekansında)

Lazer Hizalama Sistemlerini Seçerken Dikkat Edilecekler

1. Uygulama İhtiyaçları

Sorular:

• Kaç makine hizalanacak? (yılda)
• Ekipman tipleri neler?
• Dikey şaftlar var mı?
• Çok ayaklı makineler var mı?
• Termal genleşme önemli mi?

2. Kullanıcı Seviyesi

Başlangıç kullanıcı:

• Basit arayüz
• Adım adım talimatlar
• Türkçe menü
• Video eğitimler

İleri kullanıcı:

• Detaylı analiz özellikleri
• Veri export
• Özelleştirme seçenekleri

3. Bütçe

Sadece cihaz fiyatı değil:

• Eğitim maliyeti
• Aksesuarlar (prizma, manyetik zincir)
• Yıllık kalibrasyon
• Yazılım güncellemeleri
• Yedek parça (pil, lazer)

Toplam sahip olma maliyeti (5 yıl):

• Giriş sistemi: 200.000 TL
• Profesyonel sistem: 1.000.000+ TL

4. Servis ve Destek

Önemli kriterler:

• Türkiye'de yetkili servis var mı?
• Yedek parça temini kolay mı?
• Kalibrasyon hizmeti var mı?
• Teknik destek Türkçe mi?
• Eğitim veriliyor mu?

5. Gelecek İhtiyaçlar

• Sistem genişletilebilir mi?
• Yeni aksesuarlar eklenebilir mi?
• Yazılım güncellemeleri ücretsiz mi?
• Modüler tasarım var mı?

Lazer Hizalama Prosedürü

Hazırlık

Makine kontrolü:

• Tüm cıvataları sıkın
• Yazılım ayak (soft foot) kontrolü
• Kaplin tipini belirleyin
• Dönme yönünü kontrol edin

Güvenlik:

• Elektrik kesilmiş olmalı
• Kilitlenir/Etiketlenir (LOTO)
• Kaplin bağlantısı çözülmüş
• Yeterli alan

Kurulum

Lazer üniteleri montajı:

• Manyetik zincir veya kumpas ile
• Sabit montaj kritik
• Lazer-alıcı hizası kontrol
• Sıcak yüzeylerden uzak

Makine verilerini girin:

• Ayak pozisyonları
• Kaplin pozisyonu
• Toleranslar (API/ISO)
• Termal büyüme (varsa)

Ölçüm

Döndürme:

• Her iki şaftı birlikte çevirin
• Düzgün, yavaş hareket
• 3 nokta ölçümü (0°, 180°, 270° veya 120°)
• Sistem otomatik kaydeder

Sonuçları değerlendirin:

• Paralel kayma miktarı
• Açısal kayma miktarı
• Tolerans içinde mi?
• Hangi ayaklar düzeltilecek?

Düzeltme

Shim (pul) ekleme/çıkarma:

• Sistem her ayak için miktar verir
• Shim kalınlığı seçin
• Ayakları tek tek ayarlayın
• Her düzeltmede tekrar ölçün (canlı güncelleme)

İnce ayar:

• Toleransa girene kadar devam
• Son kontrol ölçümü
• Sonuçları kaydedin

Dokümantasyon

Rapor oluştur:

• Öncesi-sonrası karşılaştırma
• Fotoğraflar
• Düzeltme miktarları
• Tolerans durumu
• PDF export

BG Balans Lazer Hizalama Hizmetleri

Ekipman Satışı

Tedarik ettiğimiz markalar:

• SKF (yetkili distribütör)
• Easy-Laser
• Diğer uluslararası markalar

Hizmetimiz:

• Ücretsiz danışmanlık
• İhtiyaç analizi
• Demo ve karşılaştırma
• Rekabetçi fiyat
• Kurulum ve eğitim

Profesyonel Hizalama Servisi

Saha hizalama hizmeti:

• Deneyimli teknisyenler
• Profesyonel ekipman
• Hızlı müdahale
• Tüm Türkiye

Uygulama alanları:

• Motor-pompa grupları
• Türbin-jeneratör setleri
• Kompresörler
• Fanlar
• Redüktörler
• Özel uygulamalar

Fiyat: 5.000-25.000 TL (ekipmana göre)

Eğitim Programları

Lazer hizalama eğitimi (2 gün):

• Hizalama teorisi
• Lazer sistem kullanımı
• Pratik uygulamalar
• Yazılım ayak tespiti
• Termal genleşme
• Raporlama

Sertifika: BG Balans onaylı katılım belgesi

Fiyat: 15.000 TL/kişi

Kalibrasyon Hizmeti

Yıllık kalibrasyon:

• Akredite laboratuvar
• ISO 17025 uyumlu
• Sertifikalı raporlama
• Tolerans kontrolü

Periyot: 12 ayda bir önerilir

Sonuç

Lazer hizalama sistemleri, modern ekipman bakımının vazgeçilmez aracıdır. Doğru sistem seçimi, uygulamanıza, bütçenize ve kullanıcı seviyenize bağlıdır.

Sistem seçim özeti:

Başlangıç: Kablolu, tek lazerli, basit (SKF TKSA 11, Easy-Laser E420) Standart: Kablosuz veya kablolu, çift lazerli, orta özellikli (SKF TKSA 51, Easy-Laser E710) Profesyonel: Kablosuz, çift lazerli, tüm özellikler (Pruftechnik Rotalign, SKF TKSA 71, Easy-Laser XT770)
