Z5-TC
10 Kg’a kadar ağırlığa sahip rotorların dengelenmesi için tasarlanmıştır.
Küçük rotorlar için kayış tahrikli balans makinesi.
Tahrik sisteminin özel tasarımı, hem kayışın rotorun üstüne yerleştirilmesiyle hem de kayışın rotorun altına sabitlenmesiyle makinenin çalıştırılmasına olanak sağlar.
Z5-TC
10 Kg’a kadar ağırlığa sahip rotorların dengelenmesi için tasarlanmıştır.
Küçük rotorlar için kayış tahrikli balans makinesi.
Tahrik sisteminin özel tasarımı, hem kayışın rotorun üstüne yerleştirilmesiyle hem de kayışın rotorun altına sabitlenmesiyle makinenin çalıştırılmasına olanak sağlar.

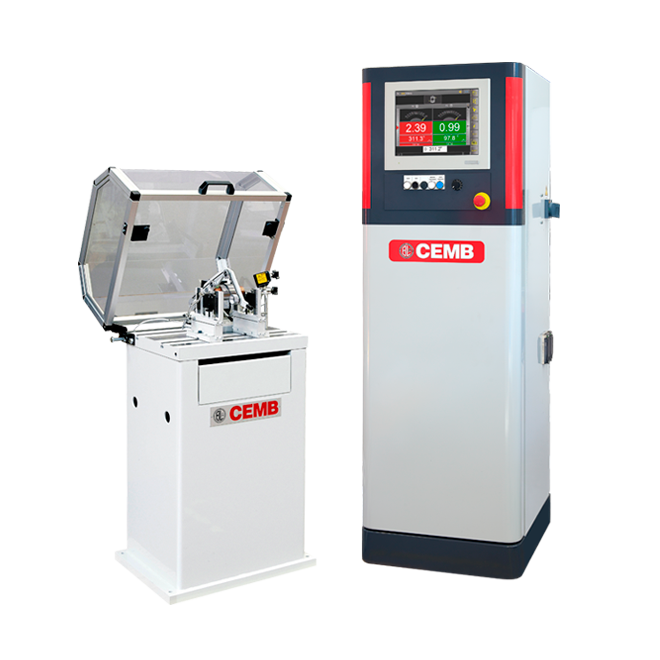

Makine taban plakası, bir çalışma tezgahına kolayca oturtulabilir veya sağlam bir taban elemanına civatalanabilir (örneğin fotoğraftaki gibi).
Bu takım, rotor tipine bağlı olarak üretim döngüsünde zamandan tasarruf sağlayarak ölçüm dönüş modunun optimize edilmesine olanak tanır.
Makine tabanı, dengesizlik açısal konumunun algılanması ve sinyal filtrelemesinin otomatik senkronizasyonu için fotoseli (veya manyetik dönüştürücüyü) destekleyen mafsallı bir sehpa ile donatılmıştır.
Fotosel, rotor üzerine daha önce yapılmış bir referans işaretinin (tebeşir, keçeli kalem veya bant) varlığını tespit edebilmektedir.

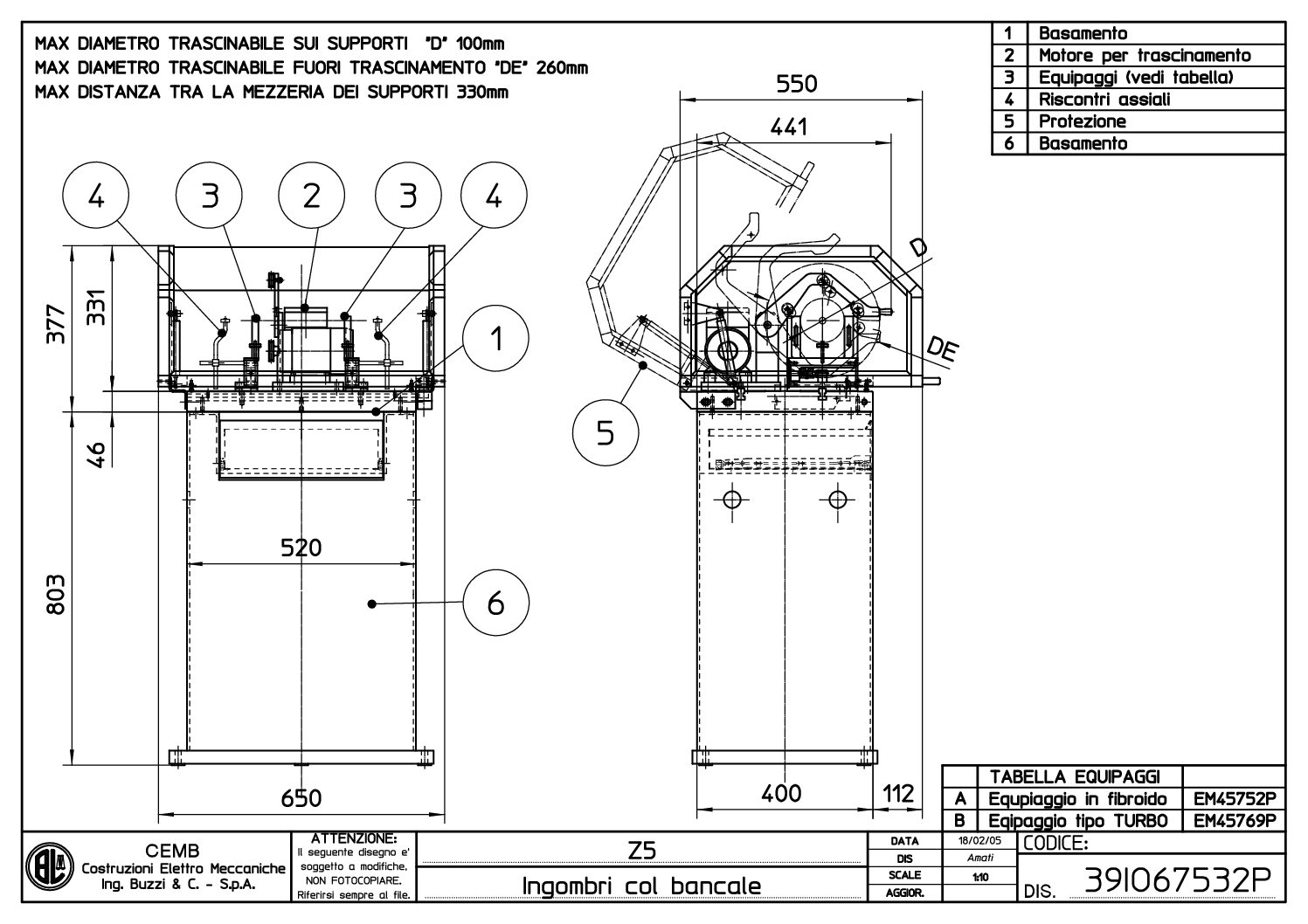

Teknik Verileri
| Simetrik rotor için maksimum ağırlık | Kilo 7,5 |
| Rotorun maksimum çapı | mm 260 |
| Rotor yataklarının çapı | mm 5 ÷ 35 |
| Maksimum hassasiyet | g.mm 0,08 |
| Dengeleme hızı (ölçü birimi) | Devir 70 ÷ 200.000 |
