Yatay ve Dikey Balans Makineleri: Hangisi İşletmeniz İçin Uygun?

Endüstriyel balans makinesi yatırımı yaparken karşılaşacağınız ilk temel kararlardan biri, yatay mı yoksa dikey balans makinesi mi seçeceğinizdir. Her iki konfigürasyon da döner parçaların dengelenmesinde etkili olmakla birlikte, farklı uygulama alanları, avantajlar ve sınırlamalar sunar. Bu yazıda, yatay ve dikey balans makinelerinin özelliklerini, kullanım alanlarını ve hangisinin işletmeniz için daha uygun olduğunu belirlemenize yardımcı olacak kriterleri detaylı olarak inceleyeceğiz.

Yatay Balans Makineleri: Özellikler ve Avantajlar

Yatay balans makineleri, iş parçasının yatay eksende döndürüldüğü ve dengelendiği sistemlerdir. Geleneksel balans makinesi tasarımı olan bu konfigürasyon, endüstride yaygın olarak kullanılmaktadır.

Temel Özellikleri

Tasarım yapısı:

• Parça, rulmanlar veya miller üzerinde yatay pozisyonda desteklenir
• Genellikle iki yataklamalı sistem kullanılır
• Ölçüm sensörleri yatak noktalarına yerleştirilir
• Geniş yatay alan gereksinimi vardır

Teknik avantajları:

• Yüksek hassasiyet ve tekrarlanabilirlik
• Uzun ve ağır parçalar için ideal
• Kararlı ölçüm ortamı
• Çok düzlemli balanslama için uygun
• Kolay yükleme ve boşaltma (özellikle ağır parçalarda)

Yatay Balans Makinelerinin Kullanım Alanları

Yatay balans makineleri, belirli sektör ve uygulamalarda tercih edilir:

Otomotiv sektörü:

• Krank milleri
• Transmisyon şaftları
• Volan ve kavrama sistemleri
• Kardan milleri
• Diferansiyel milleri

Ağır sanayi:

• Kağıt makinesi silindirleri
• Tekstil makinesi rulolar
• Pompa rotorları (büyük boy)
• Kompresör şaftları
• Türbin rotorları

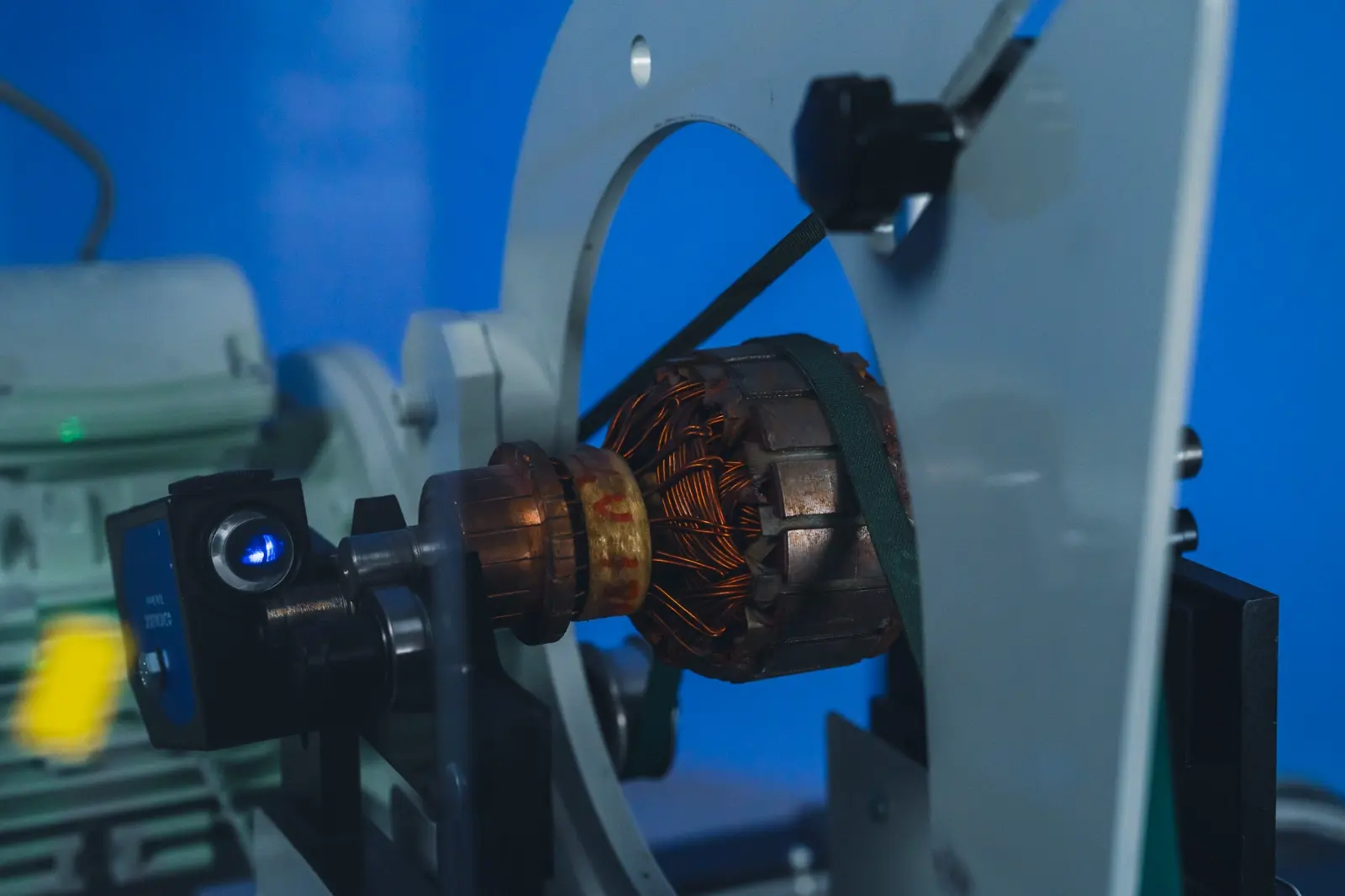

Elektrik motoru üretimi:

• Motor rotorları
• Jeneratör rotorları
• Armatürler

Uzun ve silindirik parçalar için yatay balans makineleri en mantıklı seçimdir. Çünkü parça, doğal çalışma pozisyonunda (yatay) dengelenir ve bu da daha doğru sonuçlar verir.

Yatay Balans Makinelerinin Sınırlamaları

Alan gereksinimi:

• Geniş taban alanı ihtiyacı
• Uzun parçalar için ekstra mesafe
• Yükleme alanı planlaması gerekliliği

Disk şeklindeki parçalar için zorluklar:

• Kısa ve geniş parçaların tutulması zor olabilir
• Özel fikstür ihtiyacı artabilir
• Hassasiyet düşebilir

Dikey Balans Makineleri: Özellikler ve Avantajlar

Dikey balans makineleri, iş parçasının dikey eksende döndürüldüğü sistemlerdir. Modern üretim tesislerinde giderek daha fazla tercih edilmektedir.

Temel Özellikleri

Tasarım yapısı:

• Parça, dikey bir mil veya tabla üzerinde tutulur
• Tek yataklamalı veya tabla tipi konfigürasyonlar
• Kompakt ayak izi
• Gravite ile doğal yerleşim

Teknik avantajları:

• Minimum taban alanı gereksinimi
• Disk şeklindeki parçalar için ideal
• Hızlı yükleme ve boşaltme
• Otomasyona kolay entegrasyon
• Kısa döngü süreleri
• Çoklu parça dengeleme imkanı (bazı modellerde)

Dikey Balans Makinelerinin Kullanım Alanları

Dikey balans makineleri, özellikle belirli parça geometrilerinde üstünlük sağlar:

Otomotiv sektörü:

• Fren diskleri
• Debriyaj diskleri
• Volan (flywheel)
• Turboşarj kompresör çarkları
• Tork konvertörleri
• Kasnak sistemleri

Havalandırma ve soğutma:

• Fan kanatları
• Pervane rotorları
• Klima kompresör çarkları
• Vantilatör diskleri

Elektrikli araç komponentleri:

• Elektrik motoru rotorları
• Jeneratör diskleri
• Soğutma fanları

Genel endüstri:

• Santrifüj sistemleri
• Mikser kanatları
• Döküm çarklar

Kısa boy/çap oranına sahip, disk benzeri parçalar için dikey balans makineleri en doğru seçimdir. Parça, yerçekimi etkisiyle doğal olarak oturur ve yanlış yerleşim riski minimize olur.

Dikey Balans Makinelerinin Sınırlamaları

Geometrik kısıtlamalar:

• Çok uzun parçalar için uygun değil
• Ağırlık merkezi yüksek parçalarda dengesizlik riski
• Asimetrik uzun parçalarda zorluk

Kapasite sınırları:

• Genellikle orta ağırlık kapasiteli
• Çok ağır parçalar için özel tasarım gerekebilir

Hangisi İşletmeniz İçin Uygun? Karar Kriterleri

Doğru balans makinesi tipini seçmek için aşağıdaki faktörleri değerlendirmeniz gerekir:

1. Parça Geometrisi Analizi

Yatay balans makinesi seçin:

• Uzunluk/çap oranı > 3:1
• Silindirik şaftlar
• Uzun kardan milleri
• Krank milleri
• Rulolar ve silindirler

Dikey balans makinesi seçin:

• Uzunluk/çap oranı < 1:1
• Disk şeklindeki parçalar
• Fren ve debriyaj diskleri
• Fan kanatları
• Geniş çaplı kısa rotorlar

2. Üretim Hacmi ve Hız

Yüksek hacimli seri üretim: Dikey balans makineleri genellikle daha hızlı döngü süreleri sunar. Otomatik yükleme/boşaltma sistemleriyle entegrasyonu daha kolaydır. Disk tipindeki parçalarda, dikey konfigürasyon parça başına 30-40% daha hızlı işlem süresi sağlayabilir.

Düşük hacimli çeşitli üretim: Yatay balans makineleri, farklı boyut ve geometrilerdeki parçalar için daha fazla esneklik sunar. Fikstür değişimleri daha pratiktir.

3. Tesis Alanı ve Düzen

Kısıtlı taban alanı: Dikey balans makineleri, yatay makinelere göre %40-60 daha az yer kaplar. Dar üretim hatları için idealdir.

Geniş alan mevcudiyeti: Yatay balans makineleri, özellikle çok uzun parçalar için zorunludur ve geniş alan planlaması gerektirir.

4. Otomasyon ve Entegrasyon

Robot entegrasyonu: Dikey balans makineleri, robotik yükleme sistemleriyle daha kolay entegre olur. Üstten tutma ve yerleştirme işlemleri basittir.

Konveyör sistemleri: Yatay balans makineleri, yatay konveyör hatlarına doğrudan bağlanabilir. Otomotiv montaj hatlarında yaygındır.

5. Hassasiyet Gereksinimleri

Her iki tip de yüksek hassasiyet sağlayabilir, ancak:

Yatay makineler:

• Çok düzlemli balanslama için üstün
• Uzun parçalarda daha kararlı ölçüm
• Dinamik dengesizlik tespitinde avantajlı

Dikey makineler:

• Disk parçalarda statik ve dinamik dengesizliği eşit hassasiyetle ölçer
• Yerçekimi etkisini elimine eder
• Simetrik yükleme sağlar

6. Bütçe ve Maliyet

İlk yatırım maliyeti: Genel olarak, aynı kapasite ve hassasiyette dikey balans makineleri, yatay makinelerden %10-20 daha ekonomik olabilir. Kompakt tasarım ve daha az mekanik bileşen içermeleri nedeniyle üretim maliyetleri düşüktür.

İşletme maliyetleri:

• Dikey makineler: Daha az enerji tüketimi, hızlı döngü süreleri
• Yatay makineler: Daha fazla alan ısıtma/soğutma maliyeti, ancak çok yönlü kullanım

Hibrit Çözümler ve Özel Uygulamalar

Bazı üreticiler, hem yatay hem dikey parça dengeleme kapasitesine ihtiyaç duyar. Bu durumda iki alternatif vardır:

Çift Makine Yatırımı

Farklı parça aileleri için optimize edilmiş iki ayrı makine. Yüksek hacimli üretimde toplam verimliliği artırır.

Modüler Sistemler

Bazı modern balans makineleri, fikstür değişimi ile hem yatay hem dikey konfigürasyonda çalışabilir. Ancak bu, her iki pozisyonda da optimum performans garantisi vermez.

Sektörel Öneriler

Otomotiv Yan Sanayi

• Motor komponentleri: Yatay (krank, şaftlar)
• Fren sistemleri: Dikey (diskler)
• Transmisyon: Yatay (şaftlar, dişliler)
• Elektrikli araç: Dikey (rotor diskleri)

Beyaz Eşya Üretimi

• Çamaşır makinesi tamburu: Dikey
• Kurutma makinesi fanı: Dikey
• Motor rotorları: Dikey veya yatay (geometriye göre)

Pompa ve Vantilasyon

• Santrifüj pompa çarkları: Dikey
• Uzun mil pompaları: Yatay
• Havalandırma fanları: Dikey
• Endüstriyel pervane: Dikey

Sonuç ve Öneriler

Yatay ve dikey balans makineleri arasındaki seçim, tek bir faktöre değil, parça geometrisi, üretim hacmi, tesis alanı, otomasyon ihtiyacı ve bütçe gibi çoklu kriterlerin bütüncül değerlendirmesine dayanmalıdır.

Genel kural:

• Uzun, silindirik parçalar → Yatay balans makinesi
• Kısa, disk şeklindeki parçalar → Dikey balans makinesi
• Karma üretim → Her iki tip için ayrı değerlendirme

En doğru kararı vermek için:

1. Mevcut ve planlanan ürün portföyünüzü analiz edin
2. Parça geometrilerini sınıflandırın
3. Üretim hacimlerini belirleyin
4. Tesis düzeninizi gözden geçirin
5. Uzman görüşü alın ve demo testleri yapın

BG Balans olarak, hem yatay hem dikey balans makineleri konusunda geniş ürün yelpazesi ve uzmanlığa sahibiz. İşletmenizin özel ihtiyaçlarını analiz ederek, en uygun çözümü sunmak için teknik ekibimiz hizmetinizdedir. Ücretsiz danışmanlık ve demo testi için bizimle iletişime geçebilirsiniz.

Doğru balans makinesi seçimi, sadece bugünkü ihtiyaçlarınızı değil, gelecekteki büyüme planlarınızı da desteklemelidir. Yatırımınızı yaparken, esneklik ve genişletilebilirlik faktörlerini de göz önünde bulundurun.
